超五类4对非屏蔽水平对绞数据电缆是为支持高速网络传输而设计的,符合中华人民共和国行业标准YD/T(1019-2000),符合美国ANSI/TIA/EIA-568A标准,ISO/IEC11801标准,UL444标准。
产品描述
导体:实芯铜导体,直径0.5mm
绝缘:实芯聚烯烃
线对:四对,色谱为:蓝/蓝白、橙/橙白、绿/绿白、棕/棕白
缆芯:四芯绞合
护套:阻燃PVC或低烟无卤 外径 5.6mm
特性阻抗:100Ω
产品应用
10/100BASE—T以太网(IEEE802.3)
10/100BASE—T for ethernet(IEEE802.3)
155Mbps ATM网络
155Mbps ATM net
100Vg—AnyLAN(IEEE802.12)
100Vg—AnyLAN (IEEE802.12)
TP—PMD(ANSI X3T9.5)
TP—PMD(ANSI X3T9.5)
100Vg—AnyLAN(IEEE802.3)
100Vg—AnyLAN(IEEE802.3)
ISDN综合业务数据网络
产品性能
频率 (MHz) |
特性阻抗 (ohm) |
回波损耗 (db) |
衰减 (db/100m) |
近端串音 (db/100m) |
等效远端串音 (db/100m) |
0.772 |
100±15 |
19.4 |
1.8 |
67.0 |
66.2 |
1.0 |
20.0 |
2.0 |
65.3 |
64.0 |
4.0 |
23.0 |
4.1 |
56.3 |
52.0 |
8.0 |
24.5 |
5.8 |
51.8 |
45.9 |
10.0 |
25.0 |
6.5 |
50.3 |
44.0 |
16.0 |
25.0 |
8.2 |
47.2 |
39.9 |
20.0 |
25.0 |
9.3 |
45.8 |
38.0 |
25.0 |
24.3 |
10.4 |
44.3 |
36.0 |
31.25 |
23.6 |
11.7 |
42.9 |
34.1 |
62.5 |
21.5 |
17.0 |
38.4 |
28.1 |
100.0 |
20.1 |
22.0 |
35.3 |
24.0 |

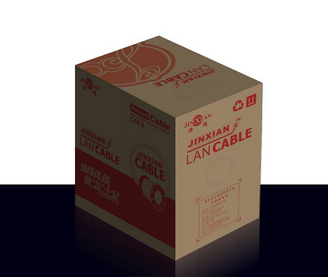

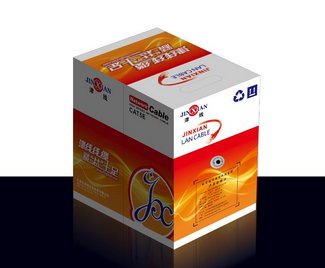

产品包装
包装规格:长×宽×高=35.50x35.50x23.00 cm
产品图片
